오늘 준비한 슬기로운 Fusion 360 사용법은 ‘SVG 파일을 활용하는 방법’입니다.
그런데 PNG, JPG는 익숙하지만 SVG는 낯서실 텐데요. 그럼 먼저 SVG가 무엇인지 알아볼까요?

SVG는 Scalable Vector Graphics로 PNG, JPG와 같이 이미지 파일 포맷 방식 중 하나입니다. PNG는 이미지가 Pixel 단위로 구성되어 있지만 SVG는 수학을 기반으로 점, 직선, 곡선과 같은 형태로 구성되어 있습니다. 이런 특성을 이용하여 Fusion 360에서 스케치로 활용할 수 있습니다.

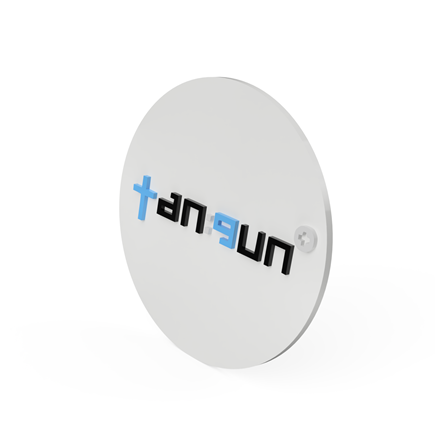

그럼 오늘은 단군소프트 PNG 로고를 SVG 파일로 변환해 아래의 간판을 만들어 보겠습니다.
자세한 내용은 아래에서 살펴보세요!

Step 1. SVG 확장자로 파일 변환하기
SVG 파일로 변환하는 것은 파일 변환 사이트를 이용해 간단히 하실 수 있습니다.

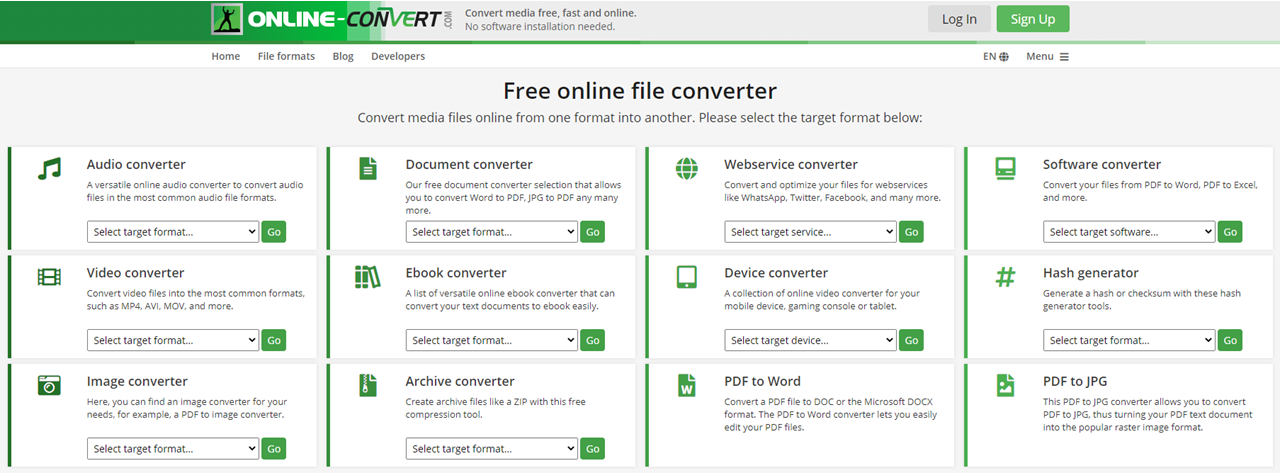

① 파일 변환 사이트에 접속합니다.

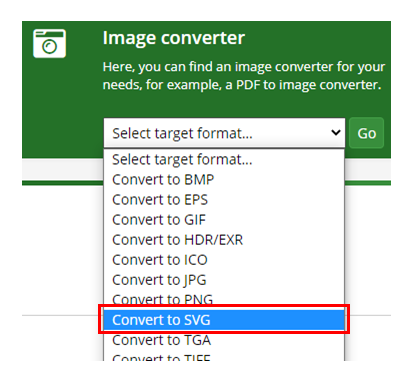

② Image converter 메뉴에서 [Convert to SVG]를 선택합니다.

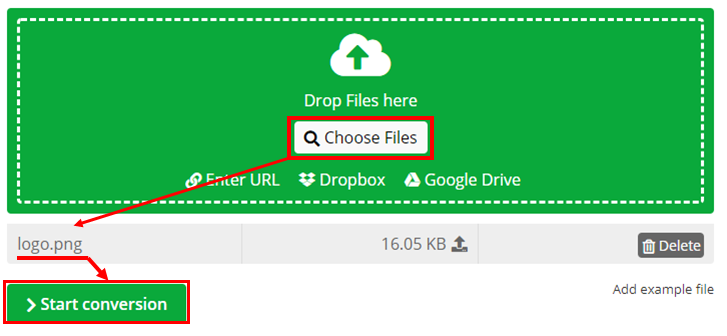

③ 변환할 이미지를 선택하고 [Start conversion]을 눌러 변환합니다.

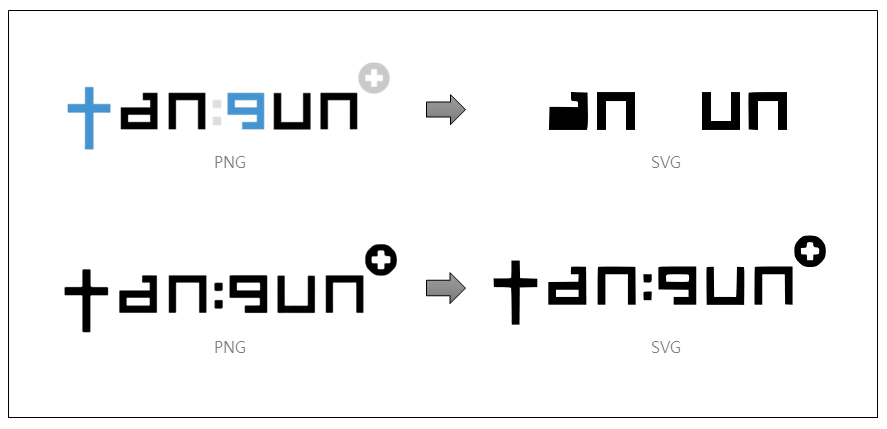

※ SVG 파일은 변환할 때 이미지 색상의 영향을 받으니 주의하세요.

Step 2. Fusion 360 스케치에서 입체 로고 만들기

PNG 파일을 SVG로 변환했으면 이제 Fusion 360에서 입체 로고를 만들어 보겠습니다.

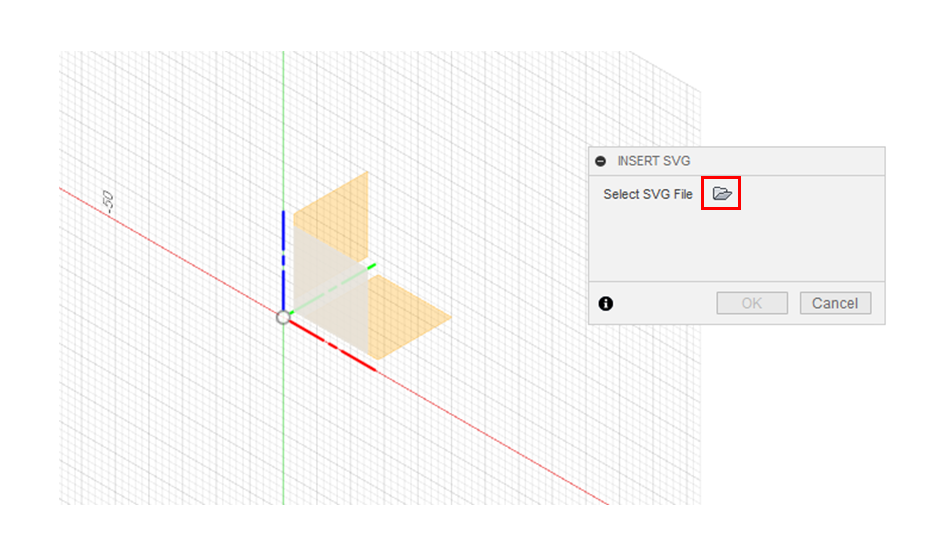

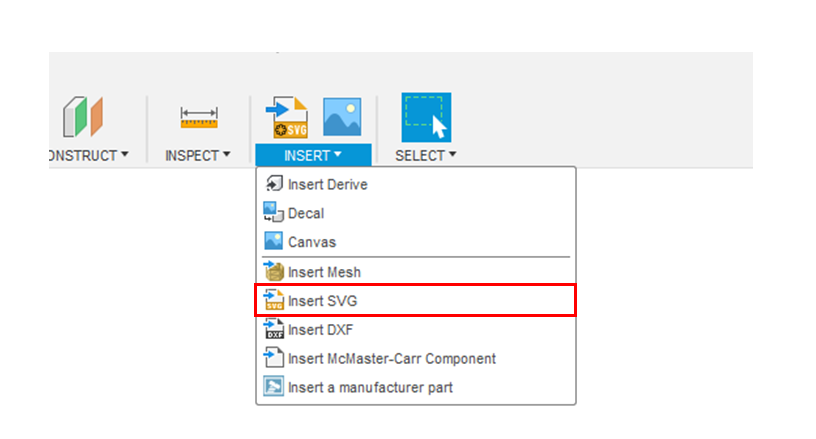

① Fusion 360을 열어 [INSERT] 탭의 [Insert SVG]를 클릭합니다.

② 불러올 스케치면을 선택 후 SVG 파일을 불러옵니다.

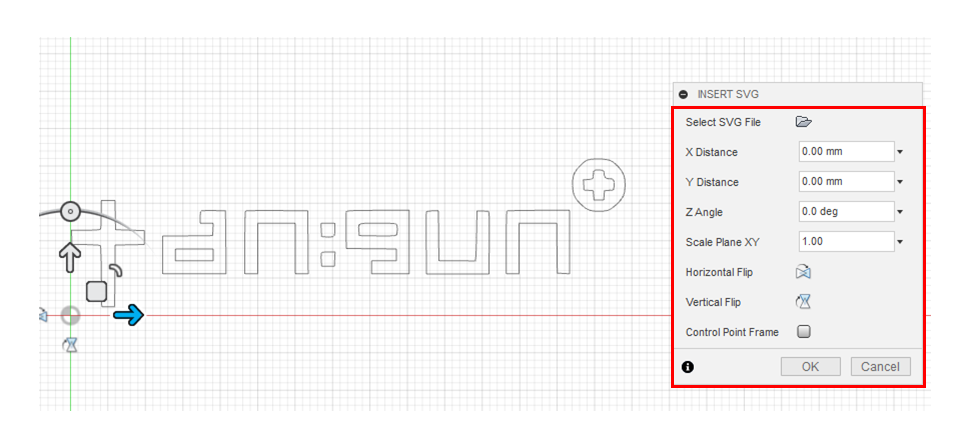

③ 팝업창을 통해 스케치의 크기나 위치를 조절한 뒤 OK 버튼을 클릭합니다.

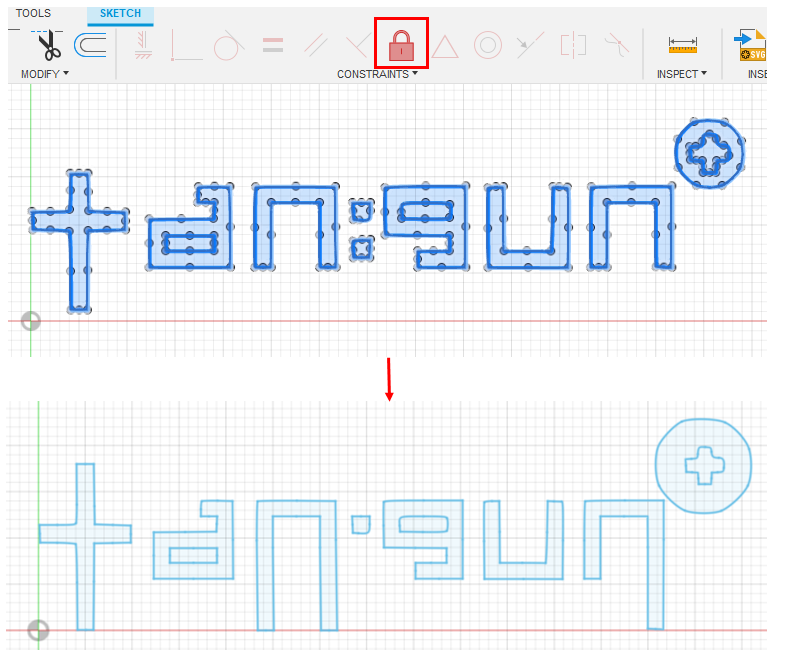

※ SVG 파일을 통해 스케치를 생성하면 Fix(고정) 상태로 설정됩니다. 스케치 수정이 필요하다면 객체 선택 후 [구속조건(Constraints) - Fix]로 고정 해제하여 작업합니다.

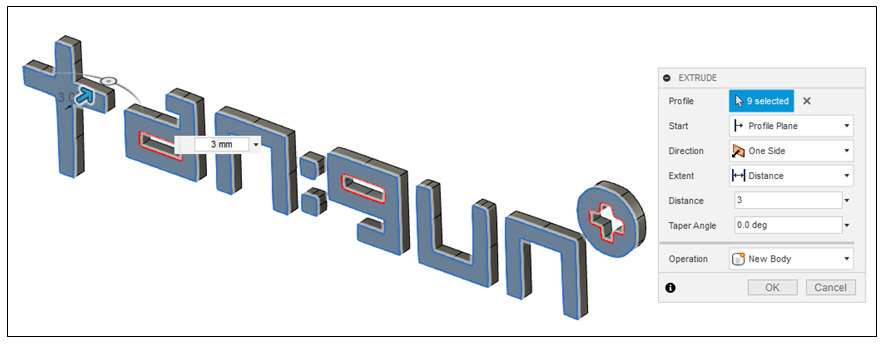

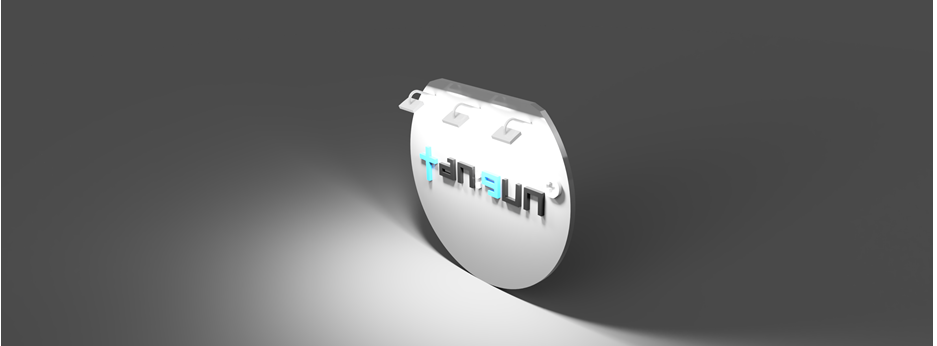

④ SVG 스케치를 Extrude 기능을 통해 3D 모델링을 합니다.

여기까지 PNG 파일을 SVG 파일로 변환해 Fusion 360으로 3D 모델링 하는 방법이었습니다.
여러분도 SVG 스케치로 모델링 하여 멋진 3D 간판을 만들어 보세요!
