여러분은 설계에서 기본이 되는 것이 무엇이라고 생각하세요? 그것은 바로 부품입니다! 아무리 커다란 조형물이라도 나사와 같은 부품이 꼭 필요한데요. 그래서 준비한 오늘의 Fusion 360 Tip은 바로 ‘Fusion 360 라이브러리로 부품을 추가하는 방법’입니다.

Fusion 360 부품 라이브러리는 로컬 환경에서 파일을 불러오는 것이 아니라 기계 부품 유통 업체인 McMaster-Carr에 접속하여 불러오는데요. 로컬 환경에서 불러오는 것이 아니기에 PC 용량에 부담 주지 않고 인터넷만 연결이 되어있으면 언제든지 사용할 수 있습니다! 그럼 어떻게 McMaster-Carr에서 부품을 불러오는지 알아보러 가실까요??

자세한 내용은 아래에서 살펴보세요>>

McMaster-Carrf를 통해 볼트 부품 추가하는 방법

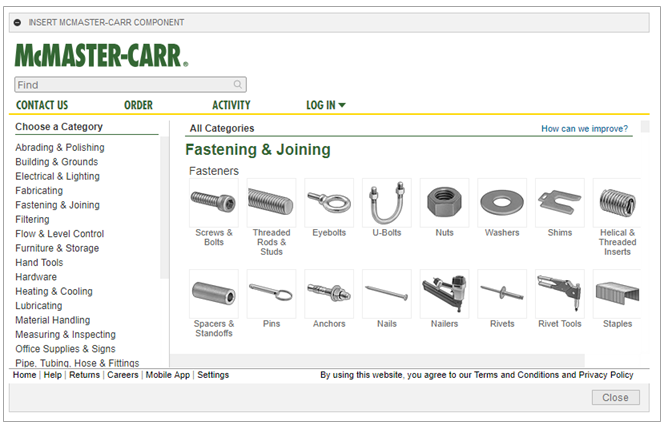

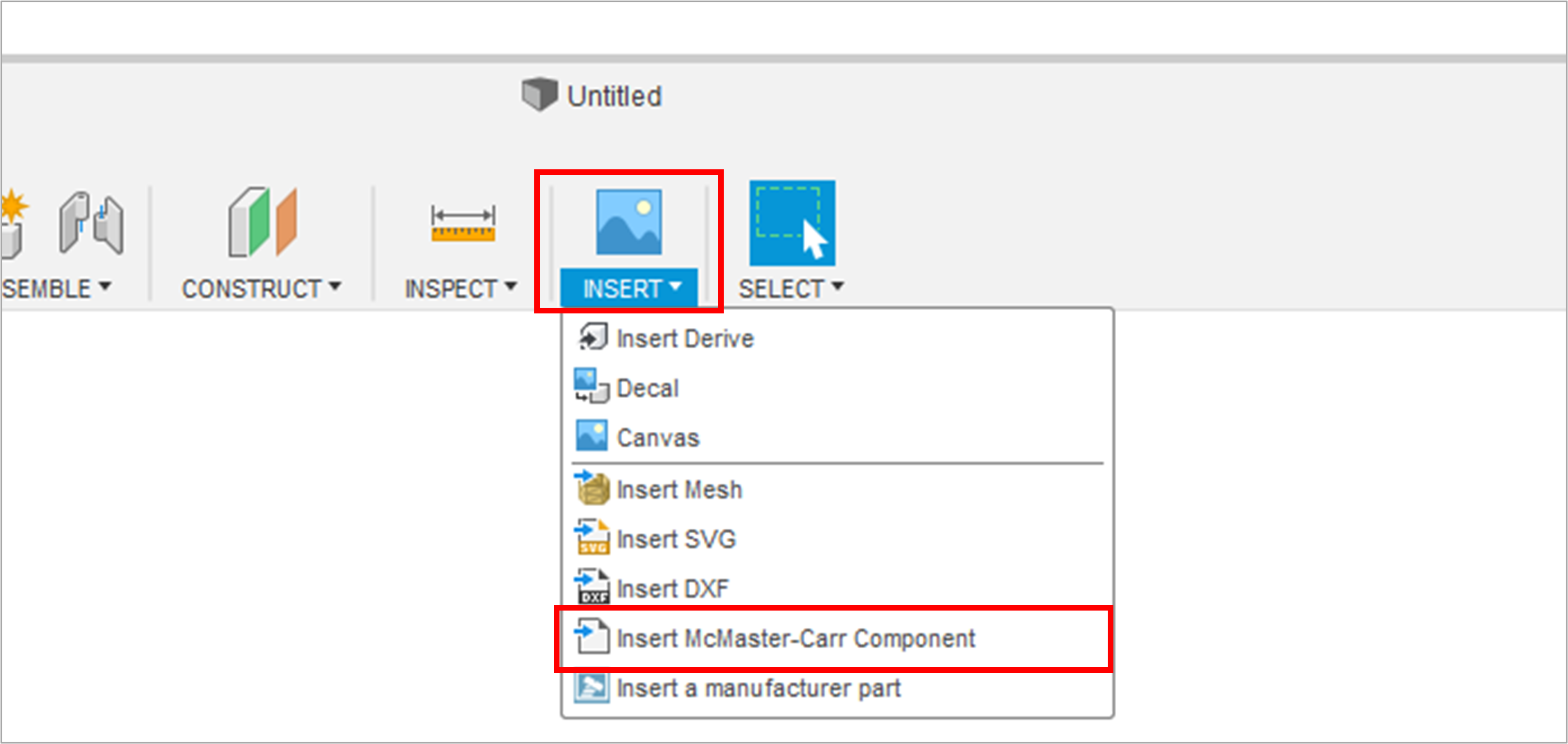

① Fusion 360 상단의 [Insert → Insert McMaster-Carr Component]를 클릭해 McMaster-Carr 사이트로 이동합니다.

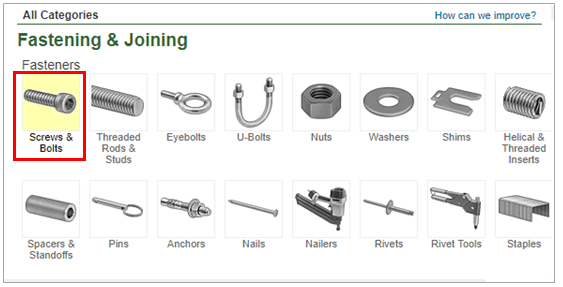

② Screws & Bolts를 선택합니다.

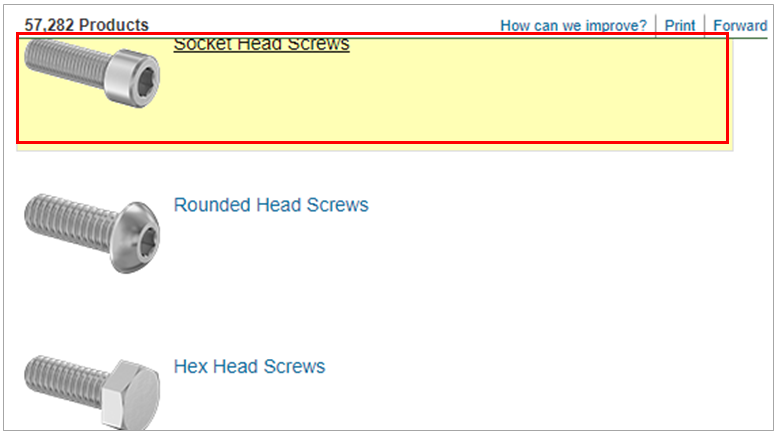

③ 볼트 Head 종류를 선택합니다

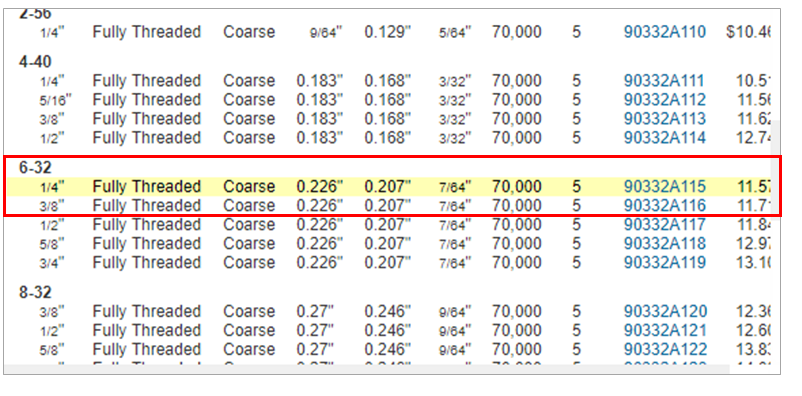

④ 볼트의 치수를 살펴보고 원하는 치수를 선택합니다.

*Tip!

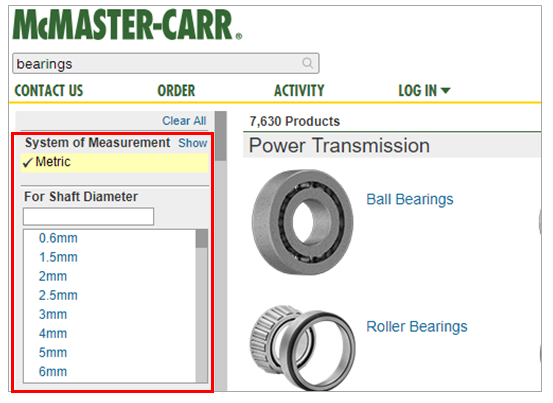

부품의 단위를 mm로 변경하고 싶다면 좌측에서 [Metric]을 클릭하여 진행합니다.

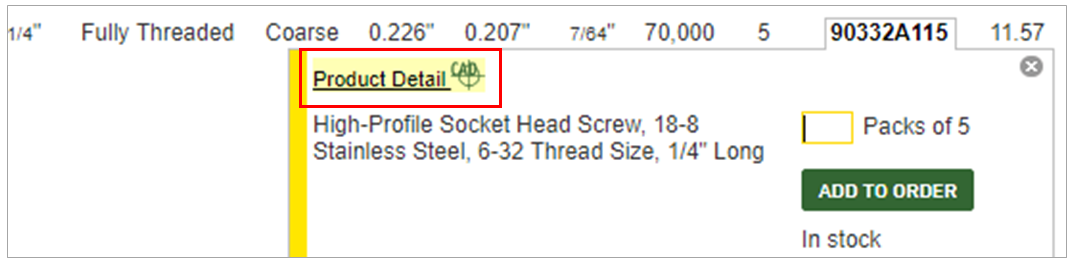

​ ⑤ 선택한 부품에서 [Product Detail]을 클릭합니다.

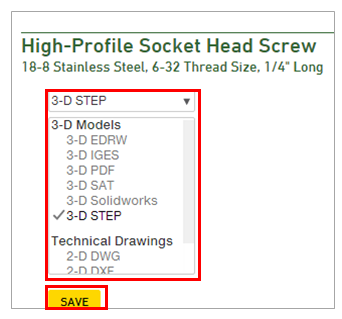

⑥ 하단에서 3D 또는 2D 데이터의 확장자를 선택하여 [Save]를 클릭합니다.

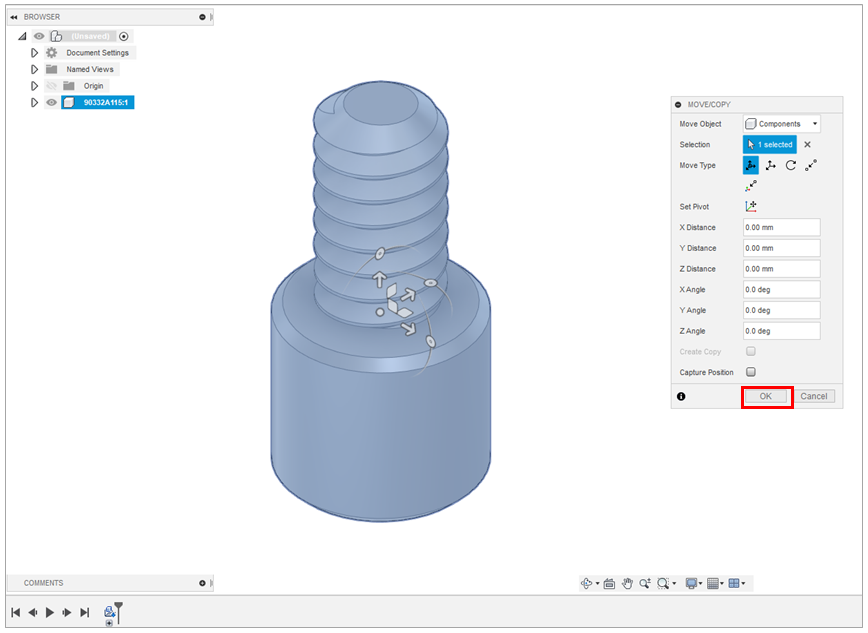

⑦ 화면에 부품 Data를 불러온 후 위치를 지정하여 [OK] 버튼을 선택합니다.

여기까지 Fusion 360에서 부품 라이브러리를 사용하는 방법이었습니다.

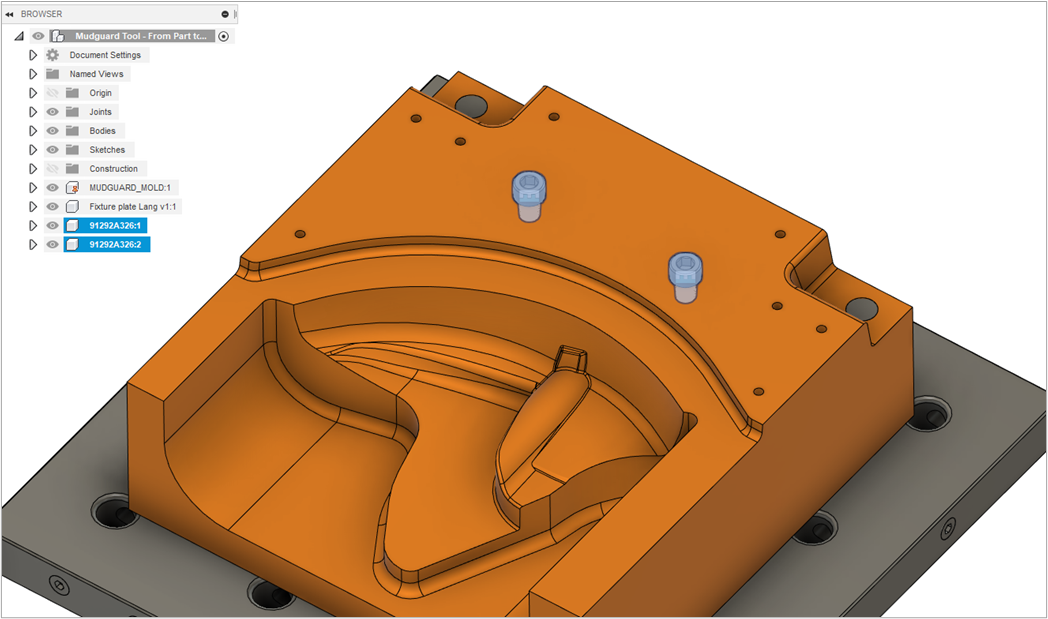

라이브러리에 삽입한 부품은 3D 데이터뿐만 아니라 2D 도면으로도 확인할 수 있어 Fusion 360 모델링 학습에 많은 도움이 됩니다.여러분도 필요한 부품을 추가해 직접 모델링을 해보세요!
